Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

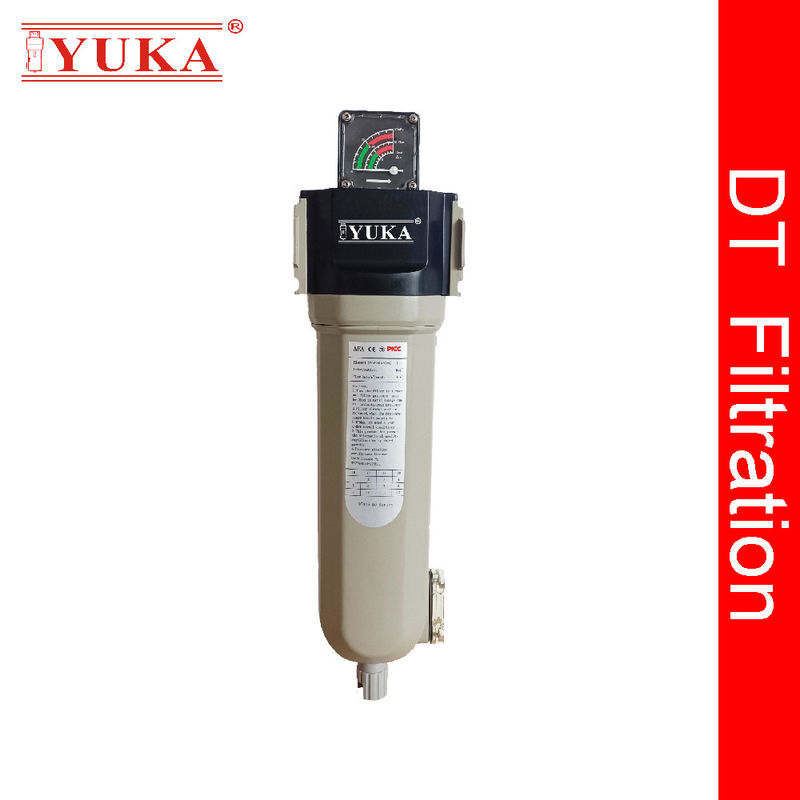

Πληροφορίες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Yuka
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 50PCS
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: συσκευασία κιβωτίων
Χρόνος παράδοσης: 3-7 εργάσιμες μέρες
Όροι πληρωμής: Λ/Κ,Τ/Τ
Δυνατότητα προσφοράς: 300.000 τμχ/μήνα
Αριθμός μοντέλου.: |
DT018 |
μάρκα: |
Γιούκα |
Εργασιακή πίεση: |
1.0mpa |
Τάξη στοιχείου: |
Φ/Αo/Aa/Ax/Acs/Ar/Aar |
Μέγεθος σύνδεσης: |
Rc1-1/2" |
Επεξεργασία κατά της διάβρωσης: |
Μέσα και έξω |
Σχεδιασμός στοιχείων: |
Χωρίς άγγιγμα |
Κατοικία φίλτρων αέρα: |
15 χρόνια διάρκεια ζωής |
Περιοχή θερμοκρασίας Woking: |
1.5 °C-80 °C |
Βασικό υλικό στοιχείου: |
Μικροϊνικό γυαλί βροσιλικικού |
Ακρίβεια διήθησης: |
00,01 μικρών, 0,001 mg/m3 |
Ποσοστό ροής: |
6.0m3/min |
Αριθμός μοντέλου.: |
DT018 |
μάρκα: |
Γιούκα |
Εργασιακή πίεση: |
1.0mpa |
Τάξη στοιχείου: |
Φ/Αo/Aa/Ax/Acs/Ar/Aar |
Μέγεθος σύνδεσης: |
Rc1-1/2" |
Επεξεργασία κατά της διάβρωσης: |
Μέσα και έξω |
Σχεδιασμός στοιχείων: |
Χωρίς άγγιγμα |
Κατοικία φίλτρων αέρα: |
15 χρόνια διάρκεια ζωής |
Περιοχή θερμοκρασίας Woking: |
1.5 °C-80 °C |
Βασικό υλικό στοιχείου: |
Μικροϊνικό γυαλί βροσιλικικού |
Ακρίβεια διήθησης: |
00,01 μικρών, 0,001 mg/m3 |
Ποσοστό ροής: |
6.0m3/min |
WΤι να κάνω ανΗ πτώση πίεσης γίνεται μεγαλύτερη;
1. Αν ηΣτοιχείο φίλτρου αέραΗ ανάλυση των διαταραχών που οφείλονται στην απώλεια τουΣτοιχείο φίλτρου.
2Το φορτίο ακαθαρσίας εισόδου είναι μεγάλο και πραγματοποιείται προεπεξεργασία.
3Εάν το φυσίγγιο φίλτρου έχει συσσωρεύσει νερό, βρείτε την αιτία και αποστραγγίστε το υπόλοιπο συσσωρευμένο νερό.
4Ο αυτόματος αποχέτευσης αποτύχει, ρυθμίστε και επισκευάστε ή αντικαταστήσετε τον αυτόματο αποχέτευση.
5Η εγκατάσταση του φίλτρου δεν είναι επίπεδη.
Χαρακτηριστικά και πλεονεκτήματα του φίλτρου αέρα YUKA
Το κάλυμμα είναι 100% δοκιμασμένο κατά διαρροές, με διάρκεια ζωής 15 ετών.
2Σχεδιασμός χωρίς άγγιγμα, εύκολη συντήρηση και επισκευή.
Ακολουθήστε το πρότυπο ISO8573.1-2010 για την απόδοση διήθησης κλάσης 1.
4Μικρή πτώση πίεσης, εξοικονόμηση ενέργειας και χρημάτων.
5Εγκατασκευάζεται για όλες τις εφαρμογές και για όλους τους τύπους συμπίεστων αέρα.
Τεχνική προδιαγραφή
| Σχήμα | ΠιπΜέγεθος | Ποσοστά ροής | Διάσταση (mm) | |||||||
| Α/Σ | m3/min | ΣΚΦΜ | W (Δύση) | D (Κατηγορία)Η) | H (Heig)(τ) | Α | Β | Γ (αποκατάθεση για κατοικίες) | ||
| DT009 | RC1/4" | 5.0 | 0.3 | 10.6 | 80.6 | 69.0 | 224.1 | 24.6 | 173.9 | 50.5 |
| DT010 | RC3/8" | 10.0 | 0.6 | 21.2 | 80.6 | 69.0 | 224.1 | 24.6 | 173.9 | 50.5 |
| DT011 | RC1/2" | 20.0 | 1.2 | 42.4 | 108.2 | 93.3 | 275.3 | 30.1 | 220.6 | 53.3 |
| DT012 | RC3/4" | 25.1 | 1.5 | 53.0 | 108.2 | 93.3 | 275.3 | 30.1 | 220.6 | 53.3 |
| DT013 | RC1/2" | 30.1 | 1.8 | 63.5 | 108.2 | 93.3 | 315.3 | 30.1 | 260.6 | 53.3 |
| DT014 | RC3/4" | 33.4 | 2.0 | 70.6 | 108.2 | 93.3 | 315.3 | 30.1 | 260.6 | 53.3 |
| DT015 | RC3/4" | 46.8 | 2.8 | 98.8 | 133.0 | 113.9 | 399.6 | 40.7 | 291.0 | 59.6 |
| DT016 | RC1" | 60.1 | 3.6 | 127.1 | 133.0 | 113.9 | 399.6 | 40.7 | 291.0 | 59.6 |
| DT017 | RC1" | 80.2 | 4.8 | 169.4 | 133.0 | 113.9 | 468.4 | 40.7 | 359.8 | 59.6 |
| DT018 | RC1-1/2" | 100.2 | 6.0 | 211.8 | 133.0 | 113.9 | 468.4 | 40.7 | 359.8 | 59.6 |
| DT019 | RC1-1/2" | 125.3 | 7.5 | 264.8 | 133.0 | 113.9 | 533.7 | 40.7 | 425.3 | 59.6 |
| DT020 | RC2 | 200.0 | 12.0 | 424.0 | 170.0 | 158.3 | 783.1 | 52.9 | 623.0 | 59.6 |
| DT021 | RC2 | 266.7 | 16.0 | 565.3 | 170.0 | 158.3 | 1065.4 | 52.9 | 945.3 | 59.6 |
| DT022 | RC2-1/2" | 316.7 | 19.0 | 671.3 | 170.0 | 158.3 | 1065.4 | 52.9 | 945.3 | 59.6 |
| Τεχνικές απαιτήσεις | Μέγιστη λειτουργική πίεση: 10 barg Μέγιστη θερμοκρασία λειτουργίας: 80°C Ελάχιστη θερμοκρασία λειτουργίας:1.5°C | |||||||||
| Πίεση | Βαργ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ΠΣΙΓ | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Δελτίο ΕΚtor | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Αντικατασκευαστικά και ανταλλακτικά
Συμβουλές εγκατάστασηςΦίλτρο συμπιεσμένου αέρα
1. Καθαρίστε τους σωλήνες συμπιεσμένου αέρα και τις βαλβίδες που συνδέονται με την είσοδο και την έξοδο αέρα του φίλτρου πριν από την εγκατάσταση.
2- Να υιοθετηθεί ο συνδυασμός διήθησης κύριας σωλήνα και διήθησης τερματικού σταθμού για να εξασφαλιστεί η ποιότητα του αερίου στο σημείο χρήσης.
3Κατά την εγκατάσταση, η είσοδος και η έξοδος αέρα του φίλτρου πρέπει να διατηρούνται στο επίπεδο και η έξοδος λυμάτων στο κάτω μέρος.Για να διευκολυνθεί η συντήρηση του φίλτρου και η αντικατάσταση του συστατικού φίλτρου, πρέπει να υπάρχει ένας ορισμένος χώρος στην κάθετη κατεύθυνση..
4Το φίλτρο του συμπυκνωτή αέρα με βίδα πρέπει να τοποθετείται σε αεριζόμενο και δροσερό μέρος, όσο το δυνατόν πιο κοντά στο σημείο αέρα.για τη μείωση της επιρροής του αγωγού στην ποιότητα του φιλτραρισμένου συμπιεσμένου αέρα.
5. εγκατάσταση και χρήση εντός του καθορισμένου εύρους πίεσης εργασίας και θερμοκρασίας εργασίας,και να εγκαταστήσετε όλα τα επίπεδα των φίλτρων στη σωστή σειρά σύμφωνα με τις οδηγίες εισόδου και εξόδου αέρα ή την κατεύθυνση που υποδεικνύεται από το βέλοςΑποφύγετε όσο το δυνατόν περισσότερο την παράκαμψη κατά την εγκατάσταση.Επειδή το λάδι στον αέρα παρακάμπτονται προς τα κάτω του φίλτρου και στη συνέχεια κολλάει στο εσωτερικό τοίχωμα του αγωγού, είναι δύσκολο να βρεθούν αποτελεσματικά μέσα για την εξάλειψή του.
6.Το στοιχείο φίλτρου πρέπει να αντικαθίσταται τακτικά.Ένα δεν πρέπει να υπερβαίνει6000 ώρες.
7Ο χρόνος εκφόρτωσης της αυτοαποχέτευσης είναι κατάλληλος για την εκφόρτωση του υγρού νερού και το διάστημα εκφόρτωσης εξαρτάται από την περιεκτικότητα του νερού στον αγωγό.
8.Διαφορετικές ποιότητες συμπιεσμένωνΦίλτρα αέραμπορεί να είναι εξοπλισμένο μεμηδενική απώλεια πίεσης πλωτή σφαίρα βαλβίδες αποχέτευσης ή χειροκίνητες βαλβίδες σύμφωνα με τις απαιτήσεις του πελάτη.
